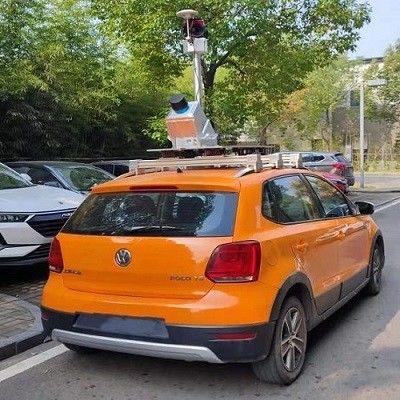

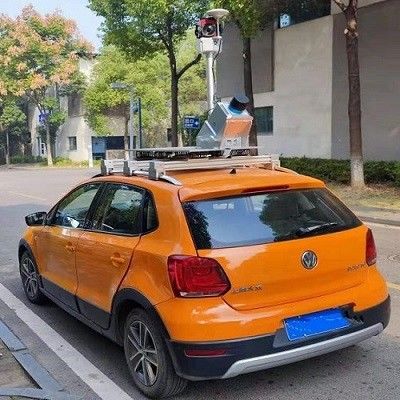

La detección del camino integró la gama móvil HiScan-C del sistema el 150/300/600m del LiDAR

% de la gama de la exactitud 150m/300/600m@90 de 5mm@40m de HiScan-C del sistema móvil del LiDAR para los proyectos de la reconstrucción y de la extensión del camino

La reconstrucción y la extensión de la carretera es un proyecto relativamente complejo. Antes de diseño y de la construcción, es necesario realizar una encuesta detallada de la carretera original y la topografía dentro de cierta gama de ancho de banda en ambos lados para obtener exactamente los datos del terreno antes de la reconstrucción y de la extensión, para proporcionar la ayuda necesaria de los datos básicos para la reconstrucción y la extensión. Comparado con tecnología tradicional de la medida, la tecnología de exploración del laser 3D tiene nueva innovación tecnológica en métodos y resultados de la medida. Las ventajas técnicas principales son eficacia alta, densidad de la nube del punto álgido, alta exactitud de la medida, medida activa y carga de trabajo baja del campo. La sola medida del laser 3D basada en el estudio de sistemas solamente en la medida vehículo-montada del laser o la medida aerotransportada del laser todavía tiene ciertas limitaciones en la reconstrucción y la extensión. Puede ser considerado para combinar las ventajas de los dos que se aplicarán a los proyectos de la reconstrucción y de la extensión del camino.

HiScan-C se utiliza como el sistema móvil vehículo-montado del LiDAR, complementado nivelando datos, para obtener principalmente datos topográficos exactos dentro de la carretera. Tome PM-1500 como el sistema aerotransportado del LiDAR para obtener los datos del terreno del ancho de banda externo de la carretera. La combinación de los dos puede producir eficientemente los productos 4D, vertical y las secciones horizontales, los puntos y línea productos de la carretera de la característica requeridos para la reconstrucción y la extensión de la carretera, para solucionar con eficacia la dificultad en la obtención de los datos topográficos básicos para la reconstrucción y la extensión de la carretera.

Características de HiScan-C

1. integración: solución altamente integrada, integrada

2. alta precisión: densidad de la nube del punto álgido, tarifa de reconocimiento del punto álgido, alta exactitud de la medida

3. alta confiabilidad: alto nivel de sistema del productization, estable y confiable

4. Calibración-libre: la calibración se termina antes de entrega

5. fácil actuar: operación simple y conveniente

Parámetros de HiScan-C

Tipo/modelo	HiScan-C SU1	HiScan-C SU2
Número de Sacnners	1	2
Medida de la gama	150m/300/600m@90 %	150m/300/600m@90 %
Frecuencia del laser	Máximo 500.000 points/s	Máximo 1.000.000 points/s
Exactitud de la gama	5mm@40m	5mm@40m
Resolución angular de la medida	0.0088°	0.0088°
Cámara del panorama	Mariquita	Mariquita
Resolución de la cámara del panorama	pixeles de los 30M	pixeles de los 30M
Exactitud	5cm@100m	5cm@100m
Velocidad de la exploración	200scans/s	200scans/s
Peso	13kg	36kg
