1000 - sistema de registración de Digitaces de la punta de prueba de la longitud de 1500m m

Punta de prueba del diámetro de Φ40 y de Φ50 milímetro y de la longitud de 1000~1500m m del sistema de registración de JHD-2D

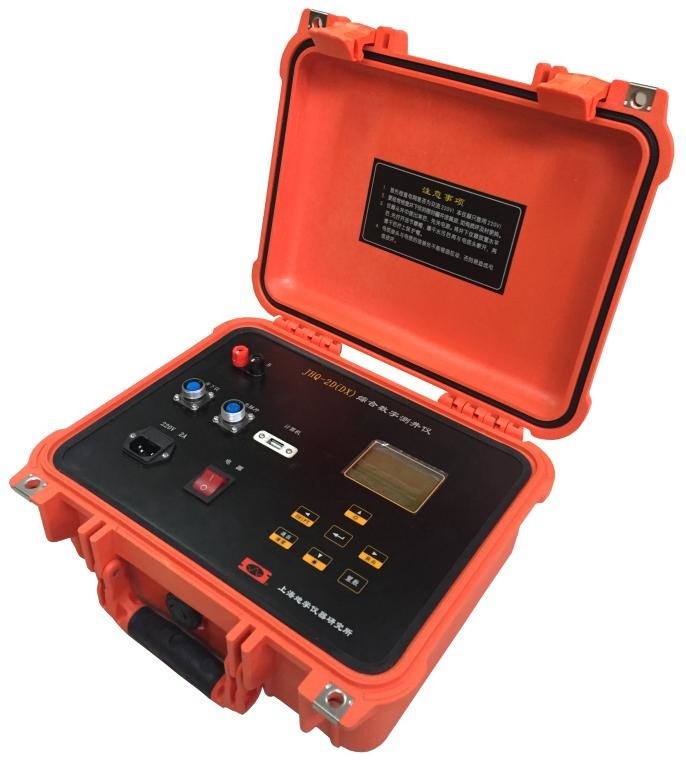

JHQ - el 2.o es un sistema de registración digital diseñado especialmente para ayudar el trabajo en el terreno, que puede conectar con diversas clases de tubo y de registro. Porque este sistema utiliza una serie de tecnología avanzada, mejora el uso de un instrumento terrestre que controla una punta de prueba de registración pesada en un instrumento terrestre que controla diversas clases de punta de prueba de registración, él también incluye la medida profunda, la fuente de alimentación y así sucesivamente. El instrumento tiene una operación y un mantenimiento ligeros y simples, que se pueden conectar con el tipo del tubo, que puede ser confiabilidad aseismatic, temperatura-resistente, a prueba de humedad y alta.

Descripción

JHQ - el 2.o sistema de registración integrado del control numérico es una nueva generación de equipo de registración digital., que basó en resumir más de 20 años en la producción y la experiencia acertada de la investigación y desarrollo del equipo de registración digital, el siguiente de la nueva tendencia internacional del desarrollo de la pequeña tecnología de registración digital, y combinar con las condiciones nacionales de China. Este sistema de equipo tiene las ventajas siguientes sobre otros productos similares:

(1) los parámetros de la medida son grandes y el alcance es ancho.

(2) la confiabilidad es alta y el tiempo medio de buen funcionamiento (MTBF) es largo.

(3) portátil, conveniente para el transporte móvil.

(4) el funcionamiento y el mantenimiento es simples.

La razón principal de estas ventajas es que el diseño y el desarrollo está absorbiendo otro los méritos, completamente la consideración de los variouts necesita de la industria, y de considerar la competitividad en el mercado internacional. JHQ - el 2.o sistema puede medir que 20 parámetros de las clases, cubiertos con el mineral de metal, el carbón, el campo petrolífero, radiactivo, hidrología, y otras áreas de las diversas exigencias del consumidor, con gran rentable.

Características y ventajas

1. Normalización y modularidad

En el JHQ - el 2.o sistema de registración integrado del control numérico, soporte físico y software, ninguna punta de prueba de la materia o la caja de tierra, medida de la señal o transmisión de la señal, ha adoptado el concepto de diseño de la normalización y de la modularización. Las ventajas del producto de la normalización y de la modularidad son excelentes en la consistencia, la capacidad de mantenimiento y la confiabilidad de productos. Es conveniente actuar y mantener. Los accesorios son el 100 por ciento de universal y se pueden ampliar en cualquier momento.

2. Completamente subterráneo transmisión digital y de la medida de la señal

Todas las señales de la punta de prueba subterráneo son convertidas por el A/D y enviadas a la tierra después de ser codificada. La punta de prueba subterráneo es una comunicación de la calle de doble sentido. Las medidas de la transmisión del código de Digitaces mejoran grandemente la capacidad de anti-atasco, y el sistema sí mismo puede corregir el código de error, que garantiza la calidad de la transmisión de la señal.

3. Tecnología de Oversampling para obtener la mayoría de la información de la formación

El sistema de JHQ-2D utiliza el método de muestreo para la colección de información de la formación. Los aumentos oversampling de la cantidad con la disminución de la velocidad de registración, y sobre el muestreo aseguran la necesidad de la filtración digital, de aumentar la resolución espacial y de defender la información útil.

4. Tamaño pequeño de la punta de prueba subterráneo con alta presión

JHQ - la 2.a punta de prueba casi es el diámetro Φ40 y Φ50 milímetro, el aspecto del tamaño de la longitud 1000~1500m m. La punta de prueba se hace del acero inoxidable. Resistencia a la presión de agua de 20~40 MPa, temperatura de 70 ~ ℃ 90. Los pedidos especiales pueden ser resistencia de presión de agua de 60 MPa, resistencia del ℃ de la temperatura 120.

Parámetro

1. El uso del ambiente: Fuente de alimentación: 220V, 50 herzios; Usando la temperatura del ambiente: -20℃ ~ 45℃; Usando la humedad del ambiente: el 90% o menos (45℃)

2. El sistema de medida de la profundidad: Gama de la medida de la profundidad: 0 ~ 9999,99 m; Resolución de la profundidad: 0,28 milímetros; Gama de la medida de la velocidad: 0 ~ 9999m/h; Señal de pulso óptica profunda: 3600 pulsos por el metro

3. Sistema de transmisión de la señal: Señal de salida inferior del agujero: codificación bipolar; Comunicación con el ordenador: RS232 o USB; El nivel subterráneo de la detección de señal: más/menos 0,5 V ~ más/menos 12V

4. Imagine la profundidad del gráfico; 1:10; 1:50. 1:100. 1:0; 1, 50, 0, etc.

5. La exactitud de dibujo: 8 puntos por el milímetro (curva); 64 pixeles por el milímetro cuadrado (método de la imagen)
