Hola-nube, líder de la tecnología de exploración del laser 3D.
 |
| Lugar de origen: | CHINA |
| Nombre de la marca: | XiangYin |
| Certificación: | ISO, others upon the requests |
| Número de modelo: | Sistema de medida del flujo del UAV HP3100 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Unidad central Box*1 los 40CM *20CM *24CM, 17KG; Box*1 de carga los 80CM*66CM*40CM, 6.5KG; Equipo de |
| Tiempo de entrega: | 15 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 500 sistemas/mes |
| Gama de la medida de la velocidad: | 0.03-20 m/s | Exactitud de la medida: | ±0.01 m/s; El ±1% SF |
|---|---|---|---|
| Resolución: | 1 mm/s | Error de medida: | el ≤1% (0,01 m/s) |
| Ángulo de haz: | 25°*12° | Duración de la medida: | 0-180s, settable |
| Intervalo de la medida: | 1-18000s, ajustable | Velocidad horizontal máxima del vuelo: | Modo de S: 23 m/s |
| Resaltar: | Sistema de medida del flujo del UAV,Sistema de medida del flujo del UAV de la resolución 1mm/S,Equipo hidrológico de la encuesta sobre la velocidad 20m/S |
||

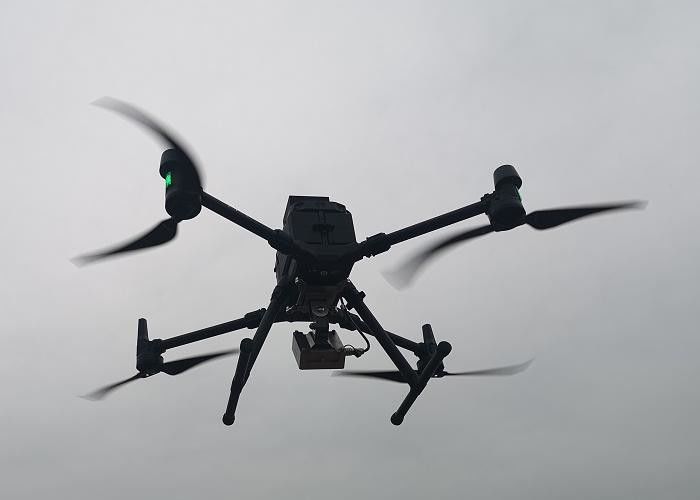

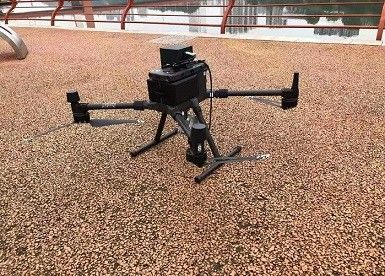

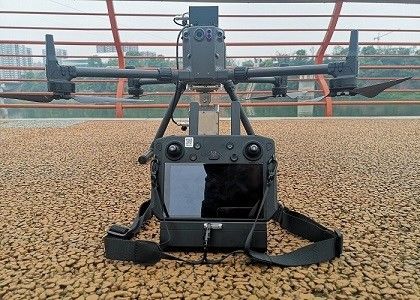

El sistema de medida del flujo del UAV HP3100 se compone principalmente del UAV mundialmente famoso, del metro del radar profesional y del software actuales de la medida del flujo. Con las características de la operación, de la seguridad, de la confiabilidad y de la movilidad extremadamente simplificadas, él puede medir rápidamente y exactamente los datos del flujo de las blancos de prueba tales como pequeños y medianos ríos y ríos grandes. Al mismo tiempo, el sistema de transmisión de alta definición el 15km de larga distancia de la imagen puede transmitir la imagen de vídeo y la información meteorológica del ambiente de vuelo del UAV a la tierra para proteger la seguridad de probadores y del equipo. Las ventajas competitivas son como sigue:
1. plataforma segura y estable del vuelo, manufacturada por los fabricantes mundialmente famosos y probada por los usuarios por todo el mundo.
2. La estabilidad de PTZ se aumenta para minimizar el impacto de la actitud de los aviones en exactitud de la medida del flujo.
3. resistencia de 55 minutos de largo sin carga, apoyando uso de larga distancia y multi de la frecuencia.
4. transmisión de datos ultra de larga distancia del 15km.
5. adaptabilidad ambiental, resistentes fuertes hasta el fuerte viento del 15m/s y la lluvia ligera.
6. velocidad rápida y flexible, máxima 23m/s. del vuelo.
7. Seis-manera que coloca la evitación del obstáculo, reconocimiento automático de obstáculos circundantes, de asegurar la seguridad de cada operación.
8. control en tiempo real de la información del vuelo, incluyendo velocidad del viento, la dirección de viento, la altitud de los aviones y la velocidad.
9. La batería puede ser substituida sin cambiar el dispositivo.
10. sistema de gestión de la salud, supervisando el estado de salud de los aviones.
11 alta exactitud de la medida del flujo, ±0.01m/s.
12. Proceso fácil de utilizar, simple de la operación.
13. Modo de la medida de Manual+automatic, conveniente para más escenarios.
14. Transferencia arbitraria del mapa o del mapa bajo video para la medida immersive.
15. La producción automática del informe, se puede ver o sostener de la nube de Internet.
16. Extensibilidad rica: diversos sensores se pueden montar para alcanzar la medida del flujo y la medida del terreno.
Características y ventajas
i. módulo de la detección de radar de la alta precisión del accesorio.
ii. detección sin contacto del radar planar de la microcinta del CW, no afectada por clima, el sedimento y los objetos flotantes.
iii. medida rápida y exacta, salida de datos, y conveniente estables para el alto ambiente del flujo en período de la inundación.
iv. La frecuencia de la transmisión de la antena es flexible y ajustable, que puede evitar con eficacia interferencia mutua de productos múltiples.
v. los interfaces de comunicación de datos múltiples se pueden fijar para facilitar el muelle del sistema del usuario.
vi. La combinación de operación de la medida y de modo de sueño puede ahorrar energía y reducir el consumo.
vii. la condensación interna anti, impermeabilizan y el diseño de la protección contra la luz, conveniente para los diversos ambientes del campo.
viii. Aspecto compacto, instalación fácil y mantenimiento.
Parámetros del sistema
| Gama de la medida de la velocidad | 0.03-20 m/s |
| Exactitud de la medida | ±0.01 m/s; El ±1% SF |
| Resolución | 1 mm/s |
| Error de medida | el ≤1% (0,01 m/s) |
| Ángulo de haz | 25°*12° |
| Duración de la medida | 0-180s, settable |
| Intervalo de la medida | 1-18000s, ajustable |
| Banda de onda de radar | 24GHz (K-banda) |
| Altura eficaz de la medida | dentro de los 40m |
| Dimensiones |
Dimensiones (ampliadas, las cuchillas no incluyeron): 810×670×430 milímetro (length×width×height) Dimensiones (dobladas, incluyendo las cuchillas): 430×420×430 milímetro (length×width×height) |
|
Exactitud de la libración (bajo señal diferenciada de la red) |
Vertical: ±0.5 m (trabajos de GPS normalmente) ±0.1 m (RTK que coloca trabajos normalmente) Horizontal: ±1.5 m (trabajos de GPS normalmente) ±0.1 m (RTK que coloca trabajos normalmente) |
| Velocidad máxima de la subida | Modo de S: 6 m/s |
| Velocidad máxima de la pendiente de la inclinación | Modo de S: 7 m/s |
| Velocidad horizontal máxima del vuelo |
Modo de S: 23 m/s |
| Resistencia máxima del viento | 15 m/s (nivel 7) |
| Duración | 50 minutos |
| Nivel de la protección del IP | Aviones: Metro actual del radar IP45: IP68 |
| Gama visual de la opinión del obstáculo |
Frente, parte posterior, a la izquierda e a la derecha: 0.7-40 m Arriba y abajo de la dirección: 0.6-30 m |
| Gama infrarroja de la opinión del obstáculo | 0.1-8 m |
| Distancia de aligeramiento eficaz de luces suplementarias superiores y más bajas | 5 m |
| Temperatura de la operación | -20°C a 50°C |
Uso del sistema
