Hola-nube, líder de la tecnología de exploración del laser 3D.
 |
| Lugar de origen: | China |
| Nombre de la marca: | Hi-Cloud |
| Certificación: | ISO, others upon the requests |
| Número de modelo: | Sistema de trazado del móvil del LiDAR PM-1500 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caso de transporte |
| Tiempo de entrega: | 20-30 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 15 sistemas/mes |
| Banda de onda: | Cerca de infrarrojo (clase 1) | PRR: | 100-2000Khz |
|---|---|---|---|
| Gama de la medida: | 1500m@60 % | Exactitud de la gama: | 5m m @50m |
| Resolución angular: | 0.001° | FoV: | 75° |
| Eco multi: | 4 veces | Temperatura de la operación: | -40℃~60℃ |
| Resaltar: | sistema de trazado del móvil del LiDAR 4.4Kg,sistema de trazado móvil del LiDAR del 1500m,sistema de trazado móvil del 1500m mms |
||
alta precisión de 5mm@50m sistema de trazado móvil del LiDAR de 4,4 kilogramos PM-1500 con la gama larga del 1500m y la frecuencia de 2million points/s
El sistema de trazado móvil del LiDAR PM-1500 es un sistema de medida móvil de alta precisión, de alta frecuencia y de largo alcance del laser desarrollado independientemente por la tecnología Co., Ltd de la Hola-nube de Wuhan. Integra el módulo de alta precisión de la navegación de inercia y la cámara de la encuesta aérea. El componente de la base del sistema es el escáner de laser con la función de la tecnología del multi-eco. Puede obtener síncrono la nube del punto del laser 3D y datos de la posición, genera rápidamente DSM, el DEM y los DOM y produce los modelos DLG y 3D a través de un conjunto completo de la informática y de software de aplicación.

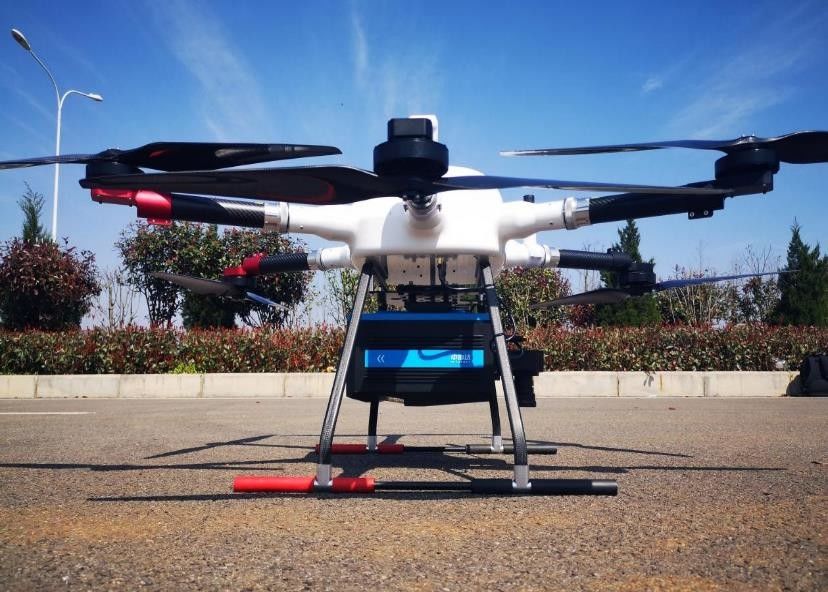

El sistema PM-1500 se puede aplicar al UAV multi del rotor, al UAV VTOL del ala fija, a los pequeños aviones y al helicóptero para obtener datos de alta precisión densos de la nube del punto del laser sobre la tierra en una plataforma móvil de vuelo rápido. Combinado con software que postprocesa profesional, una solución integrada será ofrecida. Es ampliamente utilizada en nuevos examinar y trazado básico, 3D digital que modela, examinar y el trazado topográfico, la encuesta catastral, la encuesta sobre tráfico, la inspección de la línea eléctrica, la encuesta sobre la silvicultura, la supervisión del desastre y otros campos.
Características principales del sistema de trazado móvil del LiDAR PM-1500
Parámetros principales del sistema de trazado móvil del LiDAR PM-1500
1. Escáner de laser
| Banda de onda | Cerca de infrarrojo (clase 1) |
| PRR | 100-2000Khz |
| Gama máxima de la medida | de la reflectividad de 1000m@20 % |
| de la reflectividad de 1500m@60 % | |
| Exactitud de la gama | 5mm@50m |
| Resolución angular | 0.001° |
| Velocidad de la exploración | 40-400 scans/s |
| FoV | 75° |
2. Sistema de la cámara
| Resolución de la cámara | 42.4MP |
| Longitud focal | 28m m |
3. Sistema de la posición
| Exactitud de la posición (el postprocesar) | Los 0.01m horizontales |
| Elevación los 0.02m | |
| Exactitud de la orientación (el postprocesar) | Título 0.009° |
| Echada/rollo 0.005° |
4. Funcionamiento de sistema
| Dimensión | 293×165×164m m |
| Exactitud absoluta | horizontal <5cm> |
| vertical <5cm> | |
| Peso | 4.4kg |
|
Eco multi |
4 veces |
| Temperatura y humedad | Operación: -40℃~60℃, humedad el 85% |
| Almacenamiento: -45℃~70℃, humedad el 85% |
Proyectos de aplicación del sistema de trazado móvil del LiDAR PM-1500
1. proyecto topográfico de la encuesta
El área de la encuesta es principalmente terreno plano con pequeñas ondulaciones y una diferencia máxima de la altura de 20 metros. Hay una carretera principal en el área de la encuesta, con más vegetación y varias áreas denso pobladas.
Requisito de la exactitud: El requisito de la densidad del punto es mejor del ² del 16pt/m; Requisitos horizontales/verticales de la exactitud: ≤5cm, requisito de encuesta sobre el 1:500 de la reunión y de trazado topográfico
2. inspección de la línea de transmisión de 500kV DC proyecto
La línea examinada del proyecto es línea segmento de transmisión de 500kV DC, incluyendo 3 torres bajas y 2 intervalos, con una longitud total de los cerca de 0.8km.
Requisitos: Análisis de la situación del punto de peligro/análisis profético del punto de peligro/análisis cuantitativo de la situación componente
3. proyecto modelo de la ciudad 3D
La superficie total del área de la encuesta es cerca de 10 kilómetros cuadrados. Es necesario obtener la nube original del punto del laser y la imagen oblicua en el área de la encuesta, y genera el modelo 3D según los datos originales obtenidos.
La nube del punto del laser obtenida por tecnología aerotransportada de la encuesta sobre aérea el LiDAR y los datos de imagen digital tomados por la cámara oblicua se utilizan para generar el modelo de la elevación de Digitaces (DEM) y el mapa del Orthophoto de Digitaces (DOM) y para producir el modelo del terreno. Al mismo tiempo, el modelo 3D se genera sobre la base del dibujo del dato de la nube del punto del laser y lineal. Obtenga la altura constructiva a través del modelo 3D, obtenga la información constructiva a través de las fotos oblicuas de la imagen y de la tierra, y entonces construir la base de datos de la información del edificio.
