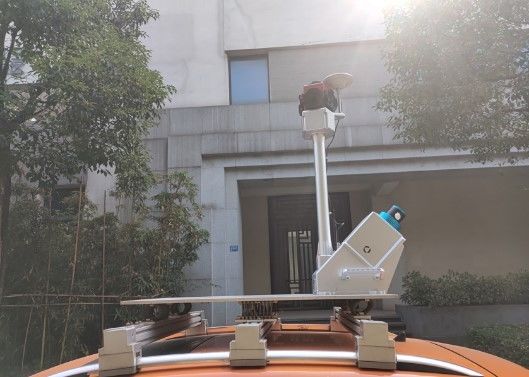

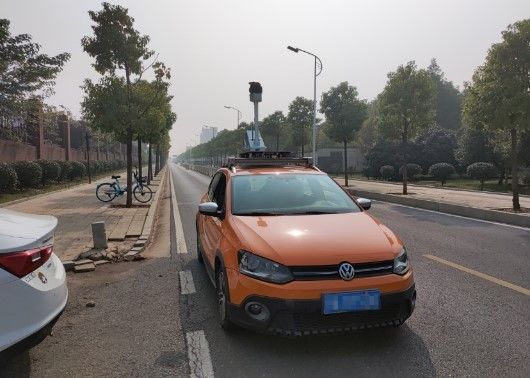

Sensor móvil ligero del LiDAR del coche del sistema de trazado del LiDAR de HiScan-C

% de la gama 200scans/s HiScan-C de la precisión 150m/300/600m@90 de 5mm@40m del LiDAR del móvil del sistema de trazado para la supervisión a cielo abierto de la mina

El derrumbamiento de la cuesta es un gran desastre frecuente en la producción de mina a cielo abierto. Para asegurar la producción segura de mina a cielo abierto, la supervisión exacta y eficaz y la predicción del derrumbamiento de la cuesta es particularmente importantes. El método a cielo abierto tradicional de la supervisión de la cuesta es arreglar los puntos de supervisión para la observación periódica. El método de supervisión tradicional tiene las desventajas siguientes: primero, algunas áreas peligrosas no se pueden alcanzar por los topógrafos, dando por resultado la incapacidad de los puntos de supervisión para cubrir la imagen entera; en segundo lugar, la colección del campo toma mucho tiempo, y el ciclo de la actualización es largo.

El sistema de trazado móvil del LiDAR de la serie de HiScan puede terminar rápidamente el trazado del área minera entera. Los datos obtenidos de la nube del punto del laser 3D tienen alta densidad y ninguna omisión, que mejora grandemente el refinamiento de los datos de la medida del sitio en el área minera. El grado de la deformación y la dislocación de la cuesta entera se pueden obtener usando el software equipado para registrar los datos de los períodos de observación adyacentes.

Parámetros del sistema

Tipo/modelo	HiScan-C SU1	HiScan-C SU2
Número de Sacnners	1	2
Medida de la gama	150m/300/600m@90 %	150m/300/600m@90 %
Frecuencia del laser	Máximo 500.000 points/s	Máximo 1.000.000 points/s
Peso	13kg	36kg
Exactitud de la gama	5mm@40m
Resolución angular de la medida	0.0088°
Resolución de la cámara del panorama	pixeles de los 30M
Exactitud	5cm@100m
Velocidad de la exploración	200scans/s

Características del sistema

1. Millón de frecuencias llanas de la emisión del laser: recoja los datos de alta densidad de la nube del punto y retroactúe la información real de los objetos de tierra

2. exactitud de la gama de 5mm@40m: la exactitud ultraalta de la nube del punto y una selección más exacta del punto, pueden ser ampliamente utilizadas en campos de alta precisión del uso

3. alta confiabilidad: El sistema de trazado móvil del LiDAR de HiScan-C tiene alto nivel de sistema del productization, estable y confiable

4. peso ligero: portadores tamaño pequeño y múltiples, reduciendo grandemente el ángulo de la operación muerto

5. alta inteligencia: integración sin fisuras de la nube y del panorama del punto
