Tierra móvil del LiDAR de HiScan-C que examina el sistema de vigilancia de la deformación de la exactitud de 5mm@40m

% de la gama 200scans/s de 150m/300/600m@90 de la velocidad de 5mm@40m de la exactitud de HiScan-C del sistema móvil del LiDAR para la supervisión de la sección del túnel

El tránsito urbano del carril ha traído la gran conveniencia a los ciudadanos, pero con el crecimiento del tiempo de la operación de tren, el cambio de condiciones geológicas circundantes, así como la influencia de la construcción que dirige adyacente, llevará para hacer un túnel la deformación de la vía y riesgos serios de la seguridad. Sin embargo, el método tradicional de la supervisión del túnel tiene eficacia de supervisión baja, grado bajo de automatización, y la consume mucho tiempo y coste laboral.

Con la subida de tecnología móvil de la medida del laser 3D, tiene las características de la eficacia alta, sin contacto y preliminar. Puede obtener datos de alta precisión y de alta densidad de la nube del punto, y obtiene la sección de alta calidad del túnel que supervisa resultados con el proceso interior. El sistema de medida móvil del laser de la serie 3D de HiScan puede solucionar con eficacia los defectos de métodos de supervisión tradicionales, haciendo el túnel que supervisa más eficiente y conveniente.

Características

1. El nuevo sistema móvil de alta precisión uno mismo-desarrollado del LiDAR de HiScan-C del equipo que examina y de trazado tiene alto nivel de sistema del productization, estable y confiable, y sus datos pueden ser ampliamente utilizados en la encuesta sobre básica el terreno y el trazado, encuesta especial urbana, mapa de la opinión de la calle de Internet de la encuesta sobre tráfico y del diseño, la ciudad digital 3D y otros campos.

2. Con exactitud de la alta gama de 5mm@40m, el sistema puede ser ampliamente utilizado en campos de alta precisión del uso tales como mapa de la opinión de la calle, terreno básico que traza, encuesta componente municipal urbana, informatización de la encuesta sobre tráfico, ciudad digital/inteligente 3D de la encuesta que ajardina urbana, y así sucesivamente.

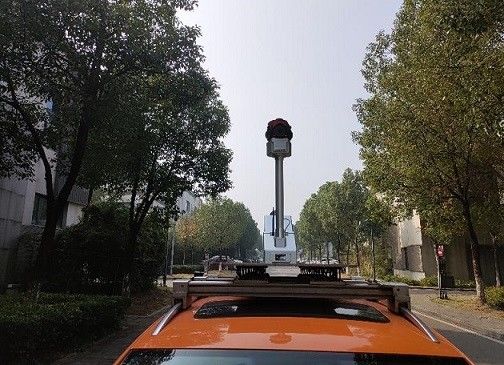

3. el sistema móvil de alta precisión del LiDAR de HiScan-C se puede instalar fácilmente en los coches, las naves u otros portadores móviles, y tiene millón de frecuencias llanas de la emisión del laser. Durante el movimiento de alta velocidad del portador, puede recoger datos de alta densidad de la nube del punto y retroactúa la información real de los objetos de tierra.

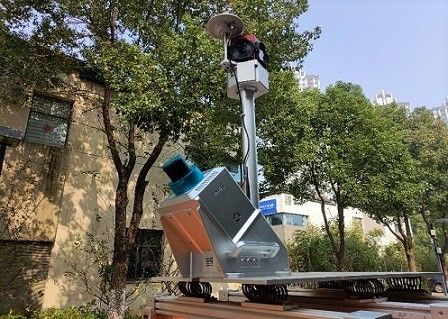

4. El sistema móvil de alta precisión del LiDAR de HiScan-C integra los sensores tales como módulo de colocación por satélite (GNSS), unidad de la navegación de inercia (IMU), codificador del kilometraje, cámara panorámica 360°, módulo de control de montaje, y ordenadores de alto rendimiento. Soluciones integradas Provide para cumplir los requisitos de clientes.

Parámetros

Tipo/modelo	HiScan-C SU1	HiScan-C SU2
Número de Sacnners	1	2
Medida de la gama	150m/300/600m@90 %	150m/300/600m@90 %
Frecuencia del laser	Máximo 500.000 points/s	Máximo 1.000.000 points/s
Exactitud de la gama	5mm@40m	5mm@40m
Resolución angular de la medida	0.0088°	0.0088°
Resolución de la cámara del panorama	pixeles de los 30M	pixeles de los 30M
Exactitud	5cm@100m	5cm@100m
Velocidad de la exploración	200scans/s	200scans/s
Peso	13kg	36kg
