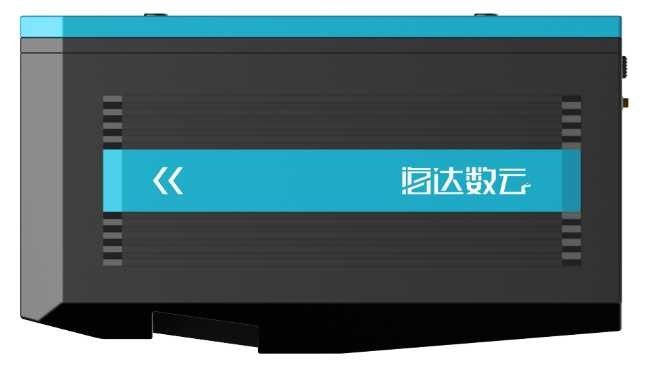

sistema aerotransportado largo del LiDAR de la gama PM-1500 del 1500m

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	Hi-Cloud
Certificación:	ISO, others upon the requests
Número de modelo:	Sistema aerotransportado del LiDAR PM-1500

Pago y Envío Términos:

Cantidad de orden mínima:	1
Precio:	negotiable
Detalles de empaquetado:	Caso de transporte
Tiempo de entrega:	20-30 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	15 sistemas/mes

Contacto

Descripción detallada del producto

Gama máxima de la medida:	de la reflectividad de 1500m@60 %	Escáner de laser Banda de onda PRR Gama máxima de la medida Exactitud de la gama:	5mm@50m
Velocidad de la exploración:	40-400 scans/s	Resolución angular:	0.001°
FoV:	75°	Resolución de la cámara:	42.4MP
Banda de onda:	Cerca de infrarrojo (clase 1)	Peso:	4.4kg
Resaltar:	Sistema aerotransportado ligero del LiDAR , sistema aerotransportado del LiDAR del 1500m , sistema de trazado aéreo del uav del 1500m

4.4kg sistema aerotransportado altamente integrado largo PM-1500 del LiDAR de la gama del peso ligero el 1500m con la exactitud de 5mm@50m

El sistema aerotransportado del LiDAR PM-1500 es un sistema de medida móvil de alta precisión y de largo alcance del laser desarrollado independientemente por la tecnología Co., Ltd de la Hola-nube de Wuhan. Puede ser aplicado a diversos portadores tales como UAV multi del rotor, UAV VTOL del ala fija, pequeños aviones y helicóptero. Puede obtener datos de alta precisión densos de la nube del punto del laser sobre la tierra en una plataforma móvil de vuelo rápido. El escáner de laser de alta precisión integrado, la posición de alta precisión (GPS, IMU) y otros sensores, apoyados para el momento en que la tecnología de la sincronización de los derechos de propiedad intelectual independientes y la tecnología de integración integrada del multidetector, él puedan obtener síncrono la nube del punto del laser 3D y datos de la posición, rápidamente generan DSM, el DEM y los DOM y producen los modelos DLG y 3D a través de un conjunto completo de la informática y de software de aplicación.

Es ampliamente utilizado en el trazado del grado de la encuesta, 3D digital que modela, el examinar y trazado topográfico, encuesta catastral, encuesta sobre tráfico, inspección de la línea eléctrica, encuesta sobre la silvicultura, supervisión del desastre y otros campos.

Parámetros detallados de PM-1500

Artículos	Indicadores	Parámetros
Escáner de laser	Banda de onda	Cerca de infrarrojo (clase 1)
	PRR	100-2000Khz
	Gama máxima de la medida	de la reflectividad de 1000m@20 %
	Gama máxima de la medida	de la reflectividad de 1500m@60 %
	Exactitud de la gama	5mm@50m
	Resolución angular	0.001°
	Velocidad de la exploración	40-400 scans/s
	FoV	75°
Cámara	Resolución de la cámara	42.4MP
Cámara	Longitud focal	28m m
Sistema de la posición	Exactitud de la posición (el postprocesar)	Los 0.01m horizontales
	Exactitud de la posición (el postprocesar)	Elevación los 0.02m
	Exactitud de la orientación (el postprocesar)	Título 0.009°
	Exactitud de la orientación (el postprocesar)	Echada/rollo 0.005°
Funcionamiento de sistema	Dimensión	293×165×164m m
	Exactitud absoluta	horizontal <5cm>
	Exactitud absoluta	vertical <5cm>
	Peso	4.4kg
	Eco multi	4 veces
	Temperatura y humedad	Operación: -40℃~60℃, humedad el 85%
	Temperatura y humedad	Almacenamiento: -45℃~70℃, humedad el 85%

Ventajas del sistema de PM-1500

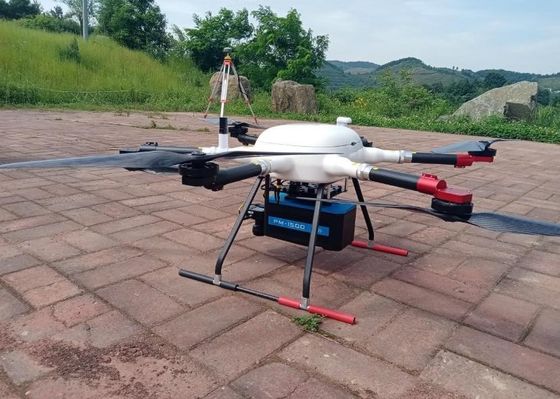

1. La estructura total del sistema de medida aerotransportado del laser PM-1500 innovador se ha optimizado. Integra altamente los sensores tales como escáner de laser, cámara de GPS, de IMU y de la encuesta aérea, etc. Es ligero y fácil instalar. Es conveniente para las plataformas multi tales como UAV VTOL del ala fija, UAV multi del rotor y helicóptero.

2. El peso total del sistema es menos que 4.4kg. Puede ser llevado fácilmente por una persona, sea por el tren de alta velocidad plano o. Incluso si usted sale trabajar con los UAVs y otros accesorios, un vehículo ordinario puede cargar todos, que es muy conveniente.

3. El alcance ultra largo de 1500 metros asegura grandemente la seguridad de la operación en el ambiente de la fluctuación topográfica grande. Al mismo tiempo, el alcance ultra largo permite al sistema llevar una plataforma del vuelo con una altitud más alta del vuelo y una velocidad más rápida, fijó una correa más ancha del vuelo, y recoge más datos de la nube del punto al mismo tiempo, que mejora grandemente la eficacia de la adquisición de la nube del punto.

4. El de alta frecuencia estupendo de hasta 2 millones de puntos por segundo hace los datos de la nube del punto refinó más y puede reflejar más verdad la forma de relieve del área de la encuesta, bastante que cabiendo los coordenadas de tierra del objeto. Además, el equipo de alta frecuencia del LiDAR se puede equipar de los UAVs con una velocidad de crucero más rápida, y más datos se pueden obtener en el mismo tiempo.

5. la alta precisión es la demanda de la base en el campo de examinar y del trazado. La exactitud de alcance del sistema de medida aerotransportado del laser PM-1500 puede alcanzar 5mm@50m, y la exactitud completa del sistema es mejor de los 5cm, diversos escenarios de alta precisión del uso de la reunión.

6. el sistema de medida aerotransportado del laser PM-1500 aplica tecnología multi del eco. El sensor de exploración del laser en el sistema emite pulsos del laser para penetrar el hueco de la vegetación y para alcanzar la tierra, para obtener la información del terreno bajo vegetación. El sistema puede obtener hasta 4 señales del eco, y puede penetrar árboles y retroactuar la información superficial más real incluso de áreas denso vegetadas.

7. PM-1500 es una nueva generación de sistema aerotransportado de alta precisión del buque insignia del LiDAR desarrollado independientemente por la Hola-nube. Tiene las características como gama larga, frecuencia del punto álgido, alta precisión, funcionamiento total estable, precio justo y abundante y rentable estupendo.

Proyectos de aplicación de Pracital de PM-1500

1. modelo Project de la ciudad 3D

Descripción: La superficie total del área de la encuesta es cerca de 10 kilómetros cuadrados. Es necesario obtener la nube original del punto del laser y la imagen oblicua en el área de la encuesta, y genera el modelo 3D según los datos originales obtenidos.

Requisito: La nube del punto del laser obtenida por tecnología aerotransportada de la encuesta sobre aérea el LiDAR y los datos de imagen digital tomados por la cámara oblicua se utilizan para generar el modelo de la elevación de Digitaces (DEM) y el mapa del Orthophoto de Digitaces (DOM) y para producir el modelo del terreno. Al mismo tiempo, el modelo 3D se genera sobre la base del dibujo del dato de la nube del punto del laser y lineal.

Solución: El proyecto adopta LiDAR PM-1500 llevado por el UAV para la medida. Saque y los puntos de aterrizaje serán situados con la visión y la mucha altitud amplias lo más lejos posible.
