Hola-nube, líder de la tecnología de exploración del laser 3D.
 |
| Lugar de origen: | China |
| Nombre de la marca: | Hi-Cloud |
| Certificación: | ISO, others upon the requests |
| Número de modelo: | Sistema aerotransportado del LiDAR de ARS-1000L |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caso de transporte |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10 sistemas/mes |
| Gama máxima de la medida: | el 1350m el @60% | Gama mínima de la medida: | los 5m |
|---|---|---|---|
| Exactitud de la gama: | 15m m @150m | Resolución angular: | 0.001° |
| Peso: | 4.5kg | Resolución de la cámara: | ≥42.4MP |
| Resaltar: | sistema aerotransportado del LiDAR del 1350m,Sistema del lidar del abejón de la alta exactitud,sistema del lidar del abejón del 1350m |
||

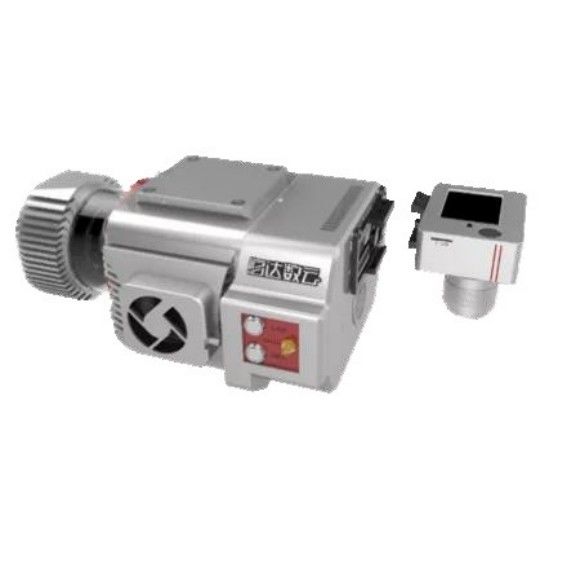

Gama larga del sistema aerotransportado ARS-1000L del LiDAR de la plataforma multi del 1350m con la alta exactitud de 15mm@150m

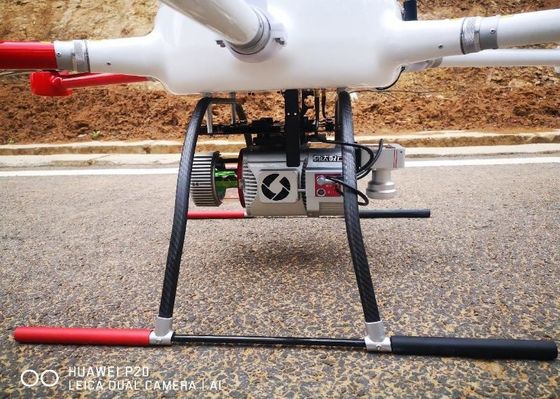

El sistema aerotransportado del LiDAR de ARS-1000L es un sistema basado LiDAR de Riegl que se convirtió y construyó por la Hola-nube. El sistema aerotransportado del LiDAR de ARS-1000L toma la plataforma del UAV como el portador. Después de varios años de actualizar iterativo continuo, en base de conservar las características anteriores, su arquitectura de hardware, procesando funcionamiento, volumen y peso, cargamento y descargando los accesorios se ha actualizado completo.
El sistema es ampliamente utilizado en la emergencia que traza, trazando topográfica, inspección de la línea eléctrica, encuesta sobre la carretera, encuesta sobre costera el filón, excavación y cálculo de relleno, encuesta arqueológica y campo de trazado y otra.
Ventajas principales del sistema de ARS-1000L
1. Bajo gama de medición del 150m, la exactitud de alcance es mejor de 15m m.
2. El alcance máximo del sistema del LiDAR es el 1350m, y el sistema puede actuar normalmente incluso en el ambiente con descenso grande del terreno.
3. El sistema integra el escáner de laser 3D, el módulo de la posición y la fan en la arquitectura de hardware, que no sólo aumenta el funcionamiento y la estabilidad totales del sistema, pero también comprime el volumen al extremo, y el peso total es menos que 4.5kg.

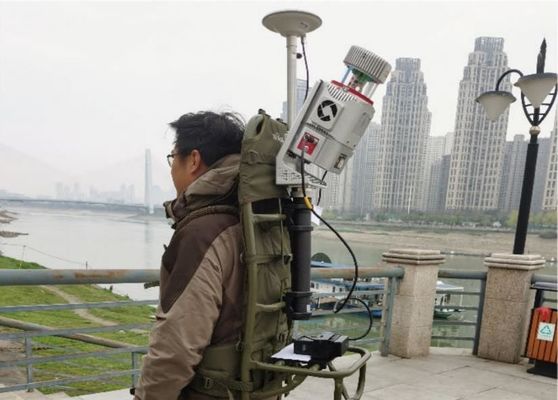

4. El pequeños volumen y peso del sistema le permiten ser diversas plataformas bien continuadas del portador. Es no sólo conveniente para el rotor multi de la corriente principal y el UAV VTOL del ala fija, pero también puede ser montado en las plataformas del vehículo y de la mochila para la operación.
5. El sistema entero adopta el diseño de desplazamiento rápido de la estructura, y no hay hueco entre el estante y el sistema, que asegura la estabilidad y la confiabilidad del equipo.
6. El sistema también proporciona una manga protectora anticolisión ligera propietaria para proporcionar cierta protección física para el equipo y para reducir daño innecesario al equipo en algunos ambientes y emergencias duros.
7. El módulo de la prevención contra pérdidas es opcional. Después de que se pierda el UAV, la posición del equipo se puede también encontrar para facilitar la búsqueda del equipo.
8. La frecuencia de la emisión del laser del sistema es 750000 puntos por segundos. Medios de una frecuencia de un punto más alto que puede reflejar mejor la forma de relieve en el área de la encuesta y obtener datos de la nube de un punto más fino.
Parámetros principales del sistema de ARS-1000L
| Artículos | Indicador | Parámetro |
| Funcionamiento de sistema | Exactitud absoluta |
horizontal <5cm> vertical<> los 5cm |
| Peso | 4.5kg | |
| Almacenamiento | SSD 1TB | |
| Voltaje entrado | 20~30V | |
| Consumo de energía | <75w> | |
| Temperatura de la operación | -10℃~+40℃ | |
| Ambiente del almacenamiento | -20℃~+50℃ Humedad < 85=""> |
|
| Clase del laser | Class1 (caja fuerte del ojo) |
|
| Escáner de laser | Gama máxima de la medida | el 1350m el @60% |
| Gama mínima de la medida | los 5m | |
| Exactitud de la gama | 15m m @150m | |
| Exactitud de la repetición | 10m m @150m | |
| Frecuencia de Max. Effective Point | 750000 points/s | |
| Engranaje del laser para el ajuste | 6 niveles | |
| Número máximo de ecos recibidos | 4~15 | |
| FoV (a elección) | 0~330° modo 60°~90°airborne |
|
| Frecuencia de la exploración (a elección) | 10~200 scans/s | |
| Resolución angular | 0.001° | |
| Sistema de la posición | Exactitud de la posición (el postprocesar) | Los 0.01m horizontales Elevación los 0.02m |
| Exactitud de la orientación (el postprocesar) | Título 0.010° Echada/rollo 0.005° |
|
| Sistema de la cámara | Resolución de la cámara | ≥42.4MP |
| Peso de la cámara | <500g> |
Proyecto de Pratical del sistema de ARS-1000L
Encuesta sobre el parque eólico en área de montaña
El área de la encuesta es principalmente terreno montañoso. La elevación media en el área de la encuesta sobre el parque eólico es alta, y el descenso de la altitud en algunas áreas del área de la medida está sobre 300 metros. El parque eólico entero cubre un área de cerca de 12 kilómetros cuadrados. La vegetación es bosque hojoso imperecedero subtropical, con tarifa grande de la cobertura de la vegetación y los diversos tipos.
El terreno del área de la encuesta es complejo, la diferencia de la altitud es grande, el tráfico es incómodo, el ambiente del clima es malo. Hay varios enrolla las turbinas con una altura de más de 100 metros en el área de la encuesta, así que es difícil diseñar la ruta. La visión se bloquea seriamente, y es difícil localizar el punto del despegue.
El proyecto adopta el sistema de medida aerotransportado del laser de ARS-1000L. Tres puntos del despegue y del aterrizaje se seleccionan en el área entera de la encuesta para un total de siete salidas.
