Hola-nube, líder de la tecnología de exploración del laser 3D.
 |
| Lugar de origen: | China |
| Nombre de la marca: | Hi-Cloud |
| Certificación: | ISO, others upon the requests |
| Número de modelo: | Sistema aerotransportado del LiDAR ARS-1000 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caso de transporte |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 5 sistemas/mes |
| Gama máxima de la medida: | 920m@60 % | Gama mínima de la medida: | los 5m |
|---|---|---|---|
| Exactitud de la gama: | 15mm@150m | FoV (modo aerotransportado): | 60°~90° |
| Resolución angular: | 0.001° | Peso: | 4.5kg |
| Resaltar: | sistema aerotransportado del LiDAR de los 920m,Sistema aerotransportado del LiDAR Class1,escáner de laser aerotransportado de los 920m |
||

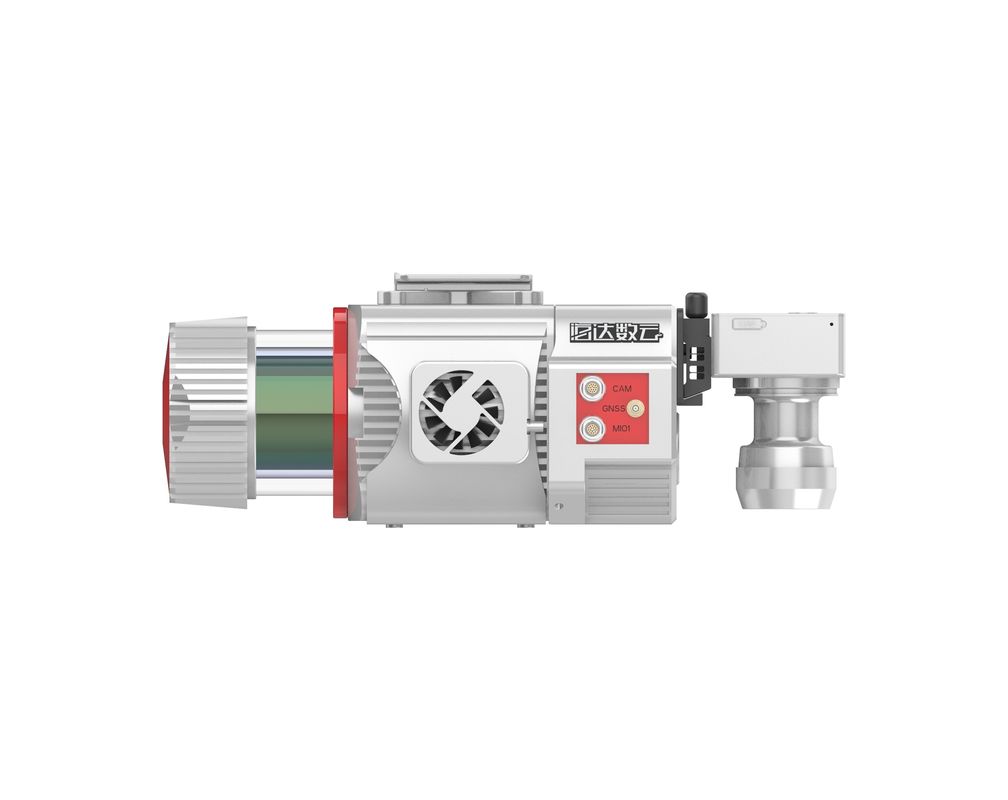

sistema aerotransportado ARS-1000 del LiDAR de la plataforma multi de la gama de los 920m con la función de supervisión en tiempo real
El sistema aerotransportado del LiDAR ARS-1000 es un sistema basado LiDAR que se convirtió y construyó por la tecnología Co. de la Hola-nube de Wuhan, Ltd de Riegl. Integra los sensores tales como laser de alta precisión, cámara de alta definición, navegación de inercia de GPS, de MEMS y unidad de control de almacenamiento. Apoyado por tecnología de la sincronización de tiempo de la propiedad intelectual independiente y tecnología de integración integrada del multidetector, obtiene síncrono la nube del punto del laser 3D, datos de la posición y datos de imagen. Es ampliamente utilizado en la emergencia que traza, trazando topográfica, inspección de la línea eléctrica, encuesta sobre la carretera, encuesta sobre costera el filón, excavación y cálculo de relleno, encuesta arqueológica y campo de trazado y otra.
Especificación de sistema aerotransportada del LiDAR ARS-1000
| Artículos | Indicador | Parámetro |
| Funcionamiento de sistema | Exactitud absoluta |
horizontal <5cm> vertical<> los 5cm |
| Peso | 4.5kg | |
| Almacenamiento | SSD 1TB | |
| Voltaje entrado | 20~30V | |
| Consumo de energía | <75w> | |
| Temperatura de la operación | -10℃~+40℃ | |
| Ambiente del almacenamiento | -20℃~+50℃ Humedad < 85=""> |
|
| Clase del laser | Class1 (caja fuerte del ojo) |
|
| Escáner de laser | Gama máxima de la medida | los 920m el @60% |
| Gama mínima de la medida | los 5m | |
| Exactitud de la gama | 15m m @150m | |
| Exactitud de la repetición | 10m m @150m | |
| Frecuencia de Max. Effective Point | 500000 points/s | |
| Engranaje del laser para el ajuste | 6 niveles | |
| Número máximo de ecos recibidos | 4~15 | |
| FoV (a elección) | 0~330° modo 60°~90°airborne |
|
| Frecuencia de la exploración (a elección) | 10~200 scans/s | |
| Resolución angular | 0.001° | |
| Sistema de la posición | Exactitud de la posición (el postprocesar) | Los 0.01m horizontales Elevación los 0.02m |
| Exactitud de la orientación (el postprocesar) | Título 0.010° Echada/rollo 0.005° |
|
| Sistema de la cámara | Resolución de la cámara | ≥42.4MP |
| Peso de la cámara | <500g> |
Características principales
1. El sistema aerotransportado del LiDAR ARS-1000 adopta una arquitectura integrada de la plataforma de hardware, que integra el sensor de exploración del laser 3D, el sistema de navegación de inercia y GPS en la arquitectura de la plataforma, eliminando los pasos de montar cada sensor en sitio.
2. El sistema adopta una nueva plataforma integrada, que hace el control de sistema y el almacenamiento de datos más convenientes y rápidos. La plataforma integrada integrada hace el sistema más potente y estable, y mejora la exactitud de sistema.
3. El sistema se equipa de una estación de radio de larga distancia y de alta velocidad de la transmisión de datos. Diversas distancias de transmisión se pueden seleccionar según los requisitos del proyecto. Bajo condición de la conexión normal, la tarifa es estable y la transmisión es lisa.
4. El volumen más pequeño y la integración integrada permiten al equipo adaptarse a las diversas plataformas del portador, tales como UAV multi del rotor y UAV VTOL del ala fija. Además, también se adapta a los diversos modos de operación tales como vehículo montado y mochila.
5. La medida de larga distancia mejora grandemente la eficacia de la adquisición del LiDAR. Bajo condición de la reflectividad del 60% de los objetos de la tierra, el equipo puede tener una gama máxima de la medida de los 920m.
Proyecto de aplicación
Proyecto de la encuesta sobre la carretera
El terreno del área de la encuesta es complejo, la vegetación es enorme y la diferencia de la altitud es grande. Dos carreteras necesitan ser medidas, con una longitud total de los cerca de 60km.
Sea responsable de la medida de la sección vertical y horizontal de 100 metros (200 metros del ancho de banda) a ambos lados de la línea media del camino según los estándares relevantes, las especificaciones técnicas y los procedimientos, y los resultados de la salida estarán de acuerdo con el 1:500 que traza requisitos.
Debido a las altas montañas, a los caminos ásperos, a la vegetación enorme y al tráfico denso en la carretera, la tarea de la encuesta sobre el campo es peligrosa.

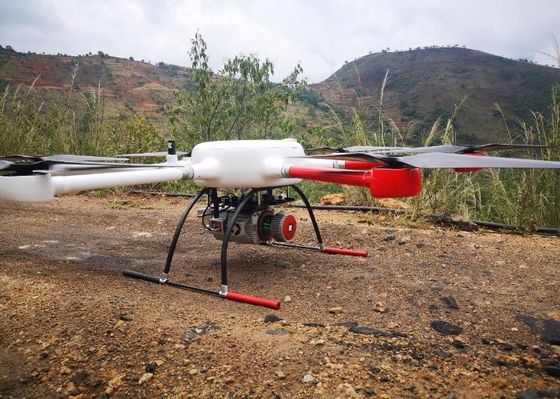

Según la situación específica del proyecto, el sistema ARS-1000 se adopta para recoger datos de vuelo a lo largo del camino según la altitud relativa de los 200m.
