Hola-nube, líder de la tecnología de exploración del laser 3D.
 |
| Lugar de origen: | China |
| Nombre de la marca: | Hi-Cloud |
| Certificación: | ISO, others upon the requests |
| Número de modelo: | Encuesta sobre aerotransportada el LiDAR de la alta precisión ARS-200 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caso de transporte |
| Tiempo de entrega: | 20-30 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10 sistemas/mes |
| Clase del laser: | Clase 1 (caja fuerte del ojo) | Gama: | 3M hasta los 330m |
|---|---|---|---|
| Exactitud de la gama: | 15m m @150m | Número máximo de ecos recibidos: | 5 |
| Resolución angular: | 0.001° | Temperatura de la operación: | -10℃~+40℃ |
| Ambiente del almacenamiento: | Humedad de -20℃~+50℃ el < 85% | Almacenamiento: | SSD 256GB |
| Resaltar: | encuesta sobre aerotransportada el LiDAR 2.5kg,Encuesta sobre aerotransportada ligera el LiDAR,encuesta sobre la tierra del LiDAR 2.5kg |
||
% de la gama 15m m @150m de 2.5kg 330m@80 de la gama de la exactitud ARS-200 de la alta precisión de la encuesta sobre aerotransportada el LiDAR con 5 ecos de las épocas

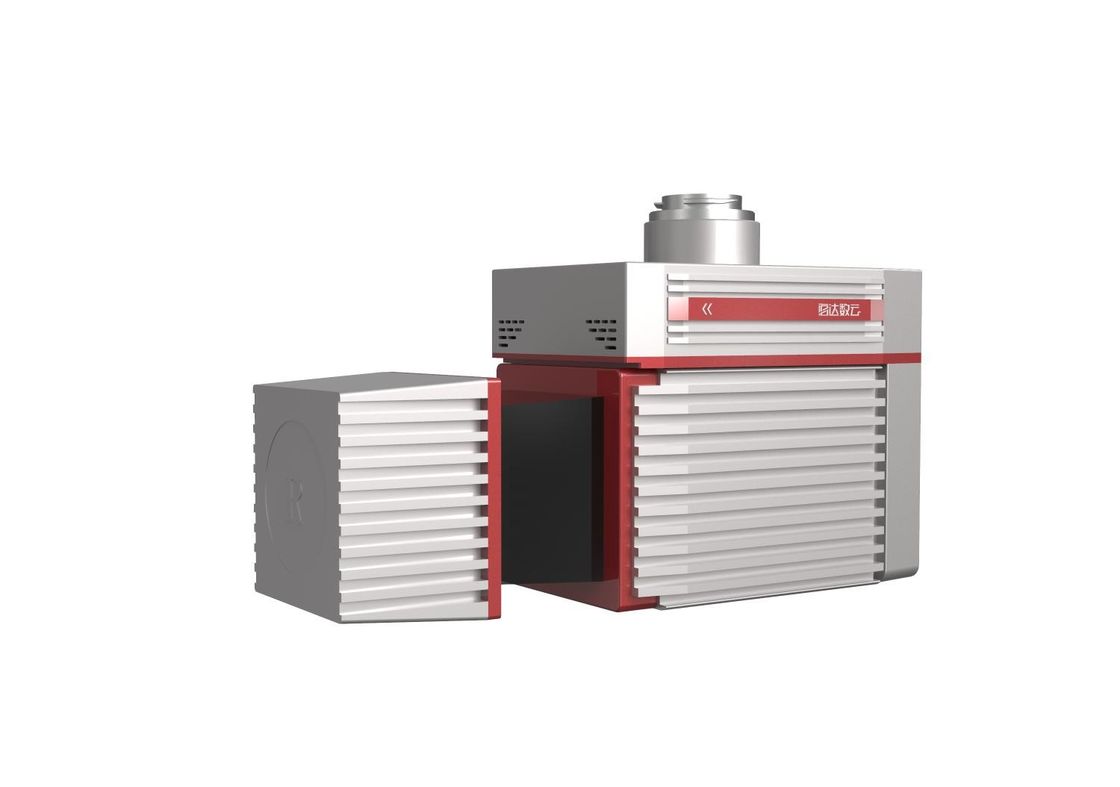

La alta precisión ARS-200 que el sistema aerotransportado de la encuesta sobre el LiDAR es un LiDAR de Riegl basó el sistema móvil del LiDAR. Es desarrollada y construida por la tecnología Co., Ltd de la Hola-nube de Wuhan. El sistema ARS-200 integra diversos sensores tales como laser de alta precisión, cámara de alta definición, navegación de inercia de GPS, de MEMS y unidad de control de almacenamiento. Apoyado por tecnología de la sincronización de tiempo de la propiedad intelectual independiente y tecnología de integración integrada del multidetector, el sistema obtiene síncrono la nube del punto del laser 3D, datos de la posición y datos de imagen. El sistema tiene las ventajas del transporte ligero, conveniente y de la eficacia alta del proceso de los resultados. Es ampliamente utilizado en campos del uso como emergencia que traza, trazando topográfica, inspección de la línea eléctrica, encuesta sobre la carretera, encuesta sobre costera el filón, excavación y cálculo de relleno, encuesta y trazando arqueológica y otras.
Especificaciones
Sistema de medida aerotransportado del laser de la luz ARS-200
| Artículos | Parámetros | |
| Funcionamiento de sistema | Exactitud absoluta | horizontal <5cm> |
| vertical <5cm> | ||
| Peso | 2,5 kilogramos | |
| Escáner de laser | Max. Measurement Range | los 330m el @80% |
| los 290m el @60% | ||
| Min. Measurement Range | 3M | |
| Exactitud de la gama | 15mm@150m | |
| Exactitud de la repetición | 10mm@150m | |
| Frecuencia de Max. Effective Point | 100.000 points/s | |
|
FoV (a elección) |
0~360° |
|
| Resolución angular | 0.001° | |
| Posición | Exactitud de la posición (el postprocesar) | los 0.01m horizontales |
| elevación los 0.02m | ||
| Exactitud de la orientación (el postprocesar) | título 0.012° | |
| echada/rollo 0.005° | ||
| Sistema de la cámara | Resolución de la cámara | pixeles de ≥24M |
| Peso de la cámara | <500g | |
Ventajas del sistema
Escenarios del uso
Uso del proyecto de la encuesta sobre la carretera
1. descripción del proyecto
La línea principal del proyecto es los cerca de 8km de largo. El área de la encuesta es principalmente terreno montañoso, con una altitud media de los 600m. El río cruza el área de la encuesta, y el descenso de la altitud en algunas áreas es grande. La vegetación en el área de la encuesta es enorme, sobre todo bosque hojoso imperecedero y arbustos bajos.
2. requisito del proyecto
El principal labor del proyecto es proceso aerotransportado de la nube de la encuesta sobre y del punto el LiDAR de la cierta sección de la carretera. El error de media cuadrada de elevación de la nube del punto se requiere ser menos de 15 cm.
3. dificultades del proyecto
La operación que examina y de trazado tradicional es más peligrosa debido al tráfico en la carretera. Es difícil que el receptor de GNSS reciba las señales de satélite debido a la vegetación densa y al descenso grande de la altitud en el área de la encuesta.
4. solución y resultado
El sistema aerotransportado de la encuesta sobre el LiDAR de la alta precisión ARS-200 se aplica en este proyecto.
Después del cálculo de la trayectoria, de la cosechadora de la nube del punto y de otros procesos de proceso de datos, el resultado de la nube del punto es tan sigue:
