Hola-nube, líder de la tecnología de exploración del laser 3D.
 |
| Lugar de origen: | China |
| Nombre de la marca: | Hi-Cloud |
| Certificación: | ISO, others upon the requests |
| Número de modelo: | Encuesta sobre aerotransportada el LiDAR ARS1000 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caso de transporte |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 5 sistemas/mes |
| Alcance máximo: | 920m@60 % | Gama mínima: | los 5m |
|---|---|---|---|
| Número máximo de ecos recibidos: | 4~15 | Exactitud de la gama: | 15m m @150m |
| Clase del laser: | Class1 (caja fuerte del ojo) | Frecuencia de la exploración: | 10~200 scans/s |
| FoV (a elección): | 0~330° (modo 60°~90°airborne) | Resolución de la cámara: | ≥42.4MP |
| Resaltar: | Encuesta sobre aerotransportada topográfica el LiDAR,encuesta sobre aerotransportada el LiDAR 4.5kg,encuesta sobre topográfica el lidar 4.5kg |
||

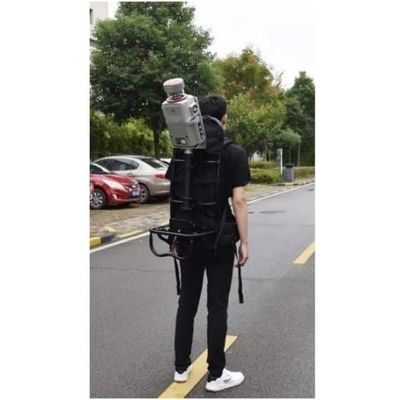

La plataforma multi integró altamente la encuesta sobre aerotransportada ARS-1000 el LiDAR con la exactitud de la gama de 15mm@150m

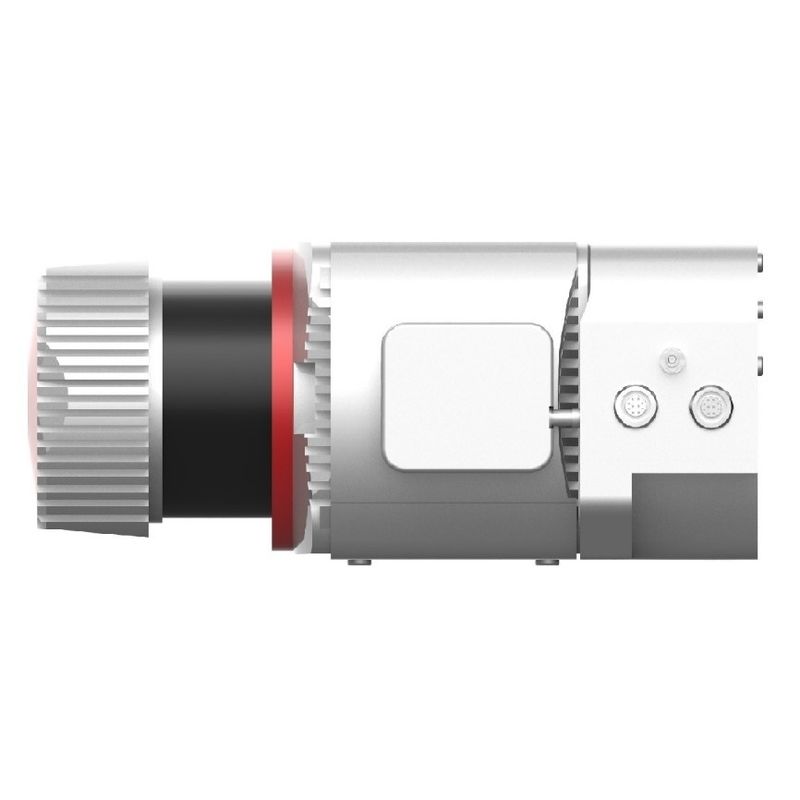

La encuesta sobre aerotransportada el LiDAR ARS-1000 es desarrollada y construida por la Hola-nube basada en un LiDAR de Riegl. Integra el laser de alta precisión, la cámara de alta definición, la navegación de inercia de GPS, de MEMS, la unidad de control de almacenamiento y otros módulos. Apoyado por tecnología de la sincronización de tiempo de la propiedad intelectual independiente y tecnología de integración integrada del multidetector, obtiene síncrono la nube del punto del laser 3D, datos de la posición y datos de imagen.
Apoya modo de operación libre de la estación base, con la informática equipada y el software de aplicación, genera rápidamente DSM, DEM, DOM, DLG. El sistema tiene las ventajas del transporte ligero, conveniente y de la eficacia alta del proceso de los resultados.
Campos del uso
Emergencia que traza/trazado/inspección de la línea eléctrica/encuesta sobre topográfica la carretera/encuesta sobre el filón/cálculo costero del volumen de la excavación y del relleno/encuesta arqueológica y trazado…
Ventajas del sistema
Parámetros de sistema
| Artículos | Indicador | Parámetro |
| Funcionamiento de sistema | Exactitud absoluta |
horizontal <5cm> vertical <5cm> |
| Peso | 4.5kg | |
| Almacenamiento | SSD 1TB | |
| Voltaje entrado | 20~30V | |
| Consumo de energía | <75w> | |
| Temperatura de la operación | -10℃~+40℃ | |
| Ambiente del almacenamiento | -20℃~+50℃ Humedad < 85=""> |
|
| Clase del laser | Class1 (caja fuerte del ojo) |
|
| Escáner de laser | Gama máxima de la medida | los 920m el @60% |
| Gama mínima de la medida | los 5m | |
| Exactitud de la gama | 15m m @150m | |
| Exactitud de la repetición | 10m m @150m | |
| Frecuencia de Max. Effective Point | 500000 points/s | |
| Engranaje del laser para el ajuste | 6 niveles | |
| Número máximo de ecos recibidos | 4~15 | |
| FoV (a elección) | 0~330° modo 60°~90°airborne |
|
| Frecuencia de la exploración (a elección) | 10~200 scans/s | |
| Resolución angular | 0.001° | |
| Sistema de la posición | Exactitud de la posición (el postprocesar) | Los 0.01m horizontales Elevación los 0.02m |
| Exactitud de la orientación (el postprocesar) | Título 0.010° Echada/rollo 0.005° |
|
| Sistema de la cámara | Resolución de la cámara | ≥42.4MP |
| Peso de la cámara | <500g> |
Proyecto de la encuesta sobre la carretera
El terreno del área de la encuesta es complejo, la vegetación es enorme y la diferencia de la altitud es grande. Dos carreteras necesitan ser medidas, con una longitud total de los cerca de 60km.
Sea responsable de la medida de la sección vertical y horizontal de 100 metros (200 metros del ancho de banda) a ambos lados de la línea media del camino según los estándares relevantes, las especificaciones técnicas y los procedimientos, y los resultados de la salida estarán de acuerdo con el 1:500 que traza requisitos.
Debido a las altas montañas, a los caminos ásperos, a la vegetación enorme y al tráfico denso en la carretera, la tarea de la encuesta sobre el campo es peligrosa.
Según la situación específica del proyecto, el sistema ARS-1000 se adopta para recoger datos de vuelo a lo largo del camino según la altitud relativa de los 200m.
