Hola-nube, líder de la tecnología de exploración del laser 3D.
 |
| Lugar de origen: | China |
| Nombre de la marca: | Hi-Cloud |
| Certificación: | ISO, others upon the requests |
| Número de modelo: | Sistema aerotransportado de la encuesta sobre el LiDAR PM-1500 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caso de transporte |
| Tiempo de entrega: | 20-30 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 15 sistemas/mes |
| Gama: | de la reflectividad de 1500m@60 % | Exactitud: | 5mm@50m |
|---|---|---|---|
| Resolución angular: | 0.001° | FoV: | 75° |
| PRR: | 100-2000Khz | Banda de onda: | Cerca de infrarrojo (clase 1) |
| Eco multi: | 4 veces | Temperatura de la operación: | -40℃~60℃ |
| Resaltar: | encuesta sobre aerotransportada el LiDAR del 1500m,Encuesta sobre multi el LiDAR de Echo Airborne,Encuesta sobre hidrográfica el lidar del eco multi |
||

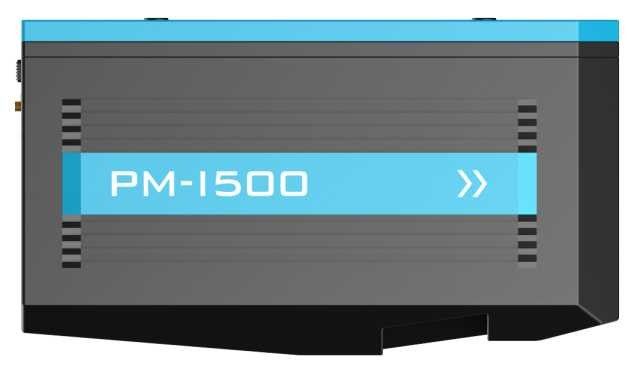

de 4 veces sistema aerotransportado PM-1500 de la encuesta sobre el LiDAR del eco de la alta precisión de la exactitud multi de 5mm@50m con la gama larga del 1500m
El sistema aerotransportado de la encuesta sobre el LiDAR PM-1500, sobre la base de una nueva generación de marco de tecnología de base, es un LiDAR aerotransportado nuevamente lanzado con frecuencia del punto álgido, alta frecuencia de la exploración, la alta precisión y firmemente la integración. El componente de la base del sistema es el escáner de laser con la función de la tecnología del multi-eco que es desarrollada independientemente por la Hola-nube. Puede ser aplicado al UAV multi del rotor, al UAV VTOL del ala fija, a los pequeños aviones y al helicóptero. Integra el módulo de alta precisión de la navegación de inercia y la cámara de la encuesta aérea, puede obtener síncrono la nube del punto del laser 3D y datos de la posición, genera rápidamente DSM, el DEM y los DOM y produce los modelos DLG y 3D a través de un conjunto completo de la informática y de software de aplicación.
Campos del uso del sistema aerotransportado de la encuesta sobre el LiDAR PM-1500
El nuevo examinar básico y trazado/Digitaces 3D que modelan/el examinar topográfico y trazado/encuesta catastral/encuesta sobre tráfico/inspección de la línea eléctrica/encuesta sobre la silvicultura/supervisión del desastre/etc….
Ventajas principales del sistema aerotransportado de la encuesta sobre el LiDAR PM-1500
i. Integración: El sistema aerotransportado de la encuesta sobre el LiDAR PM-1500 integra altamente los sensores tales como escáner de laser, cámara de GPS, de IMU y de la encuesta aérea, etc. Es ligero y fácil instalar, conveniente para las plataformas multi tales como UAV VTOL del ala fija, UAV multi del rotor y helicóptero.
ii. peso ligero: El peso total del sistema aerotransportado de la encuesta sobre el LiDAR PM-1500 es menos que 4.4kg. Incluso si usted sale trabajar con los UAVs y otros accesorios, un vehículo ordinario puede cargar todos, que es muy conveniente.
iii. gama larga: El alcance ultra largo de 1500 metros del sistema aerotransportado de la encuesta sobre el LiDAR PM-1500 asegura grandemente la seguridad de la operación en el ambiente de la fluctuación topográfica grande, y mejora la eficacia de la adquisición de la nube del punto.
iv. de alta frecuencia: El de alta frecuencia estupendo de hasta 2 millones de puntos por segundos del sistema aerotransportado de la encuesta sobre el LiDAR PM-1500 hace los datos de la nube del punto refinó más y puede reflejar verdad la forma de relieve del área de la encuesta.
v. Alta precisión: La exactitud de alcance del sistema aerotransportado de la encuesta sobre el LiDAR PM-1500 puede alcanzar 5mm@50m, y la exactitud completa del sistema es mejor de los 5cm, diversos escenarios de alta precisión del uso de la reunión.
vi. eco multi: El sistema aerotransportado de la encuesta sobre el LiDAR PM-1500 puede obtener hasta 4 señales del eco, y puede penetrar árboles y retroactuar la información superficial más real incluso de áreas denso vegetadas.
vii. rentable: El sistema aerotransportado de la encuesta sobre el LiDAR PM-1500 es una nueva generación de sistema aerotransportado de alta precisión del buque insignia del LiDAR desarrollado independientemente por la Hola-nube. Con su funcionamiento total estable, es muy rentable.
Parámetros principales del sistema aerotransportado de la encuesta sobre el LiDAR PM-1500
i. Escáner de laser
| Artículos | Indicadores | Parámetros |
| Escáner de laser | Banda de onda | Cerca de infrarrojo (clase 1) |
| PRR | 100-2000Khz | |
| Gama máxima de la medida | de la reflectividad de 1000m@20 % | |
| de la reflectividad de 1500m@60 % | ||
| Exactitud de la gama | 5mm@50m | |
| Resolución angular | 0.001° | |
| Velocidad de la exploración | 40-400 scans/s | |
| FoV | 75° |
ii. sistema de la cámara
| Artículos | Indicadores | Parámetros |
| Cámara | Resolución de la cámara | 42.4MP |
| Longitud focal | 28m m |
| Artículos | Indicadores | Parámetros |
| Sistema de la posición | Exactitud de la posición (el postprocesar) | Los 0.01m horizontales |
| Elevación los 0.02m | ||
| Exactitud de la orientación (el postprocesar) | Título 0.009° | |
| Echada/rollo 0.005° |
| Artículos | Indicadores | Parámetros |
| Funcionamiento de sistema | Dimensión | 293×165×164m m |
| Exactitud absoluta | horizontal <5cm> | |
| vertical <5cm> | ||
| Peso | 4.4kg | |
| Ecos multi | 4 veces | |
| Temperatura y humedad | Operación: - 40℃~60℃, humedad el 85% | |
| Almacenamiento: -45℃~70℃, humedad el 85% |
El área de la encuesta es principalmente terreno plano con pequeñas ondulaciones y una diferencia máxima de la altura de 20 metros. Hay una carretera principal en el área de la encuesta, con más vegetación y varias áreas denso pobladas.
Requisito de la exactitud:
Dificultades del proyecto:

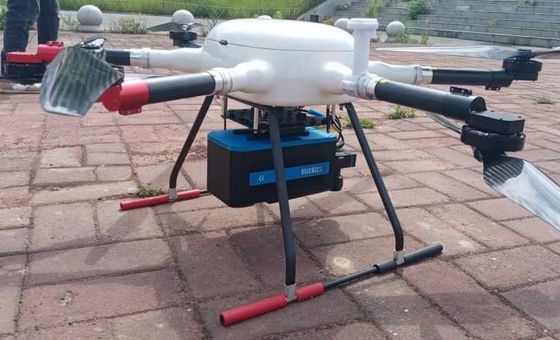

Los instrumentos y el equipo principales invertidos en el proyecto son el sistema aerotransportado de la encuesta sobre el LiDAR PM-1500, plataforma del UAV del multi-rotor L150, receptor de la Hola-blanco IRTK2, y el vehículo campo a través urbano.
Resultado:
