Hola-nube, líder de la tecnología de exploración del laser 3D.
 |
| Lugar de origen: | China |
| Nombre de la marca: | Hi-Cloud |
| Certificación: | ISO, others upon the requests |
| Número de modelo: | Sistema de medida aerotransportado del laser ARS-1000 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caso de transporte |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 5 sistemas/mes |
| Peso: | 4.5kg | Gama: | los 5m a los 920m |
|---|---|---|---|
| Exactitud de la gama: | 15m m @150m | FoV (a elección): | 0~330° (modo 60°~90°airborne) |
| Resolución angular: | 0.001° | Voltaje entrado: | 20~30V |
| Consumo de energía: | <75w> | Clase del laser: | Clase 1 (caja fuerte del ojo) |
| Resaltar: | Sistema de trazado ligero del UAV,Sistema de trazado arqueológico del UAV,uav que examina y sistema de trazado |
||
% de la gama de 920m@60 de 15mm@150m de la gama de la exactitud 4.5kg ARS-1000 del UAV del sistema de trazado ligero con velocidad de la exploración de 10~200 scans/s

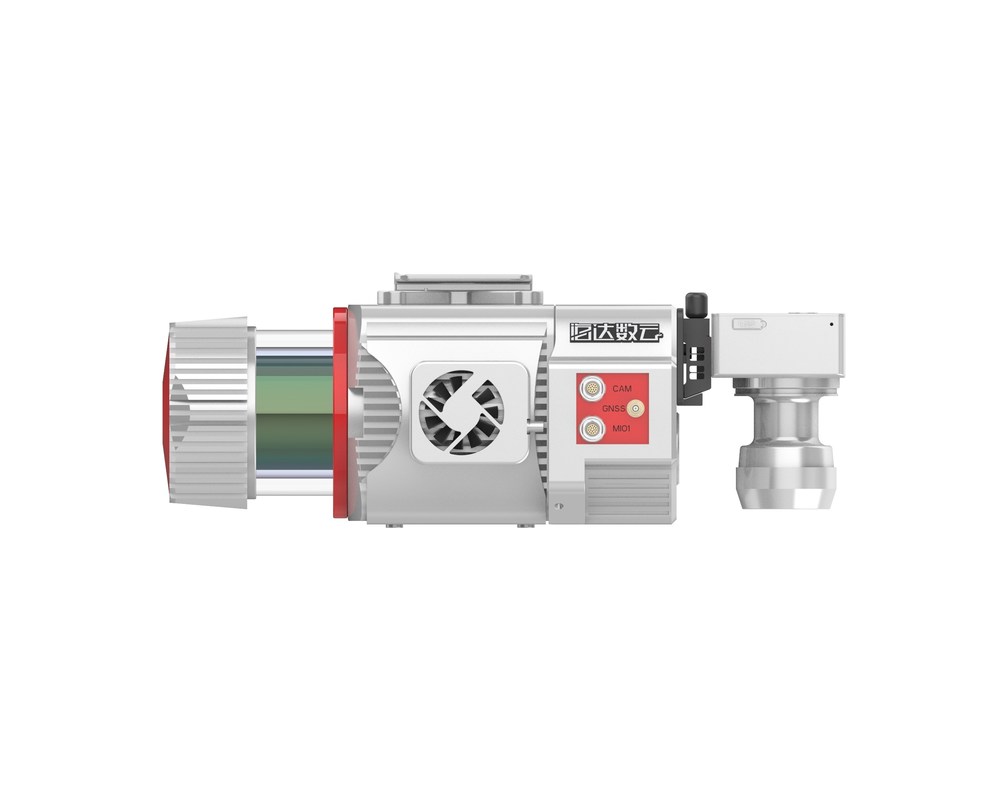

El sistema de trazado ligero del UAV ARS-1000 es un LiDAR de Riegl basó el sistema aerotransportado del LiDAR. El sistema entero es desarrollado y construido por la tecnología Co., Ltd de la Hola-nube de Wuhan. Integra diversos sensores como el laser de alta precisión, la cámara de alta definición, la navegación de inercia de GPS, de MEMS y la unidad de control de almacenamiento. Apoyado por tecnología de la sincronización de tiempo de la propiedad intelectual independiente y tecnología de integración integrada del multidetector, puede obtener síncrono la nube del punto del laser 3D, datos de la posición y también datos de imagen. El sistema tiene las ventajas del transporte ligero, conveniente y de la eficacia alta del proceso de los resultados. Puede ser ampliamente utilizado en la emergencia que traza, trazando topográfica, inspección de la línea eléctrica, encuesta sobre la carretera, encuesta sobre costera el filón, excavación y cálculo de relleno, encuesta arqueológica y campo de trazado y otra.
Especificación
Sistema de trazado ligero del UAV ARS-1000
| Artículos | Parámetros | ||
| Funcionamiento de sistema | Exactitud absoluta | ±5cm | |
| Peso | 4.5kg | ||
| Modo de operación | Aerotransportado/vehículo montado/mochila | ||
| Unidad de exploración del laser | Clasificación del laser | Clase 1 | |
| Max. Measurement Range | 920m@60 % | ||
| Velocidad de Max. Effective Scan | 500,000points/s | ||
| Los datos ponen al día tarifa | 200Hz | ||
| FoV | 330° | ||
| Resolución angular | 0.001° | ||
| función del Multi-eco | Disponible | ||
| INS | Exactitud de la posición (el postprocesar) | Horizontal | los 0.01m |
| Elevación | los 0.02m | ||
| Dirección de exactitud | 0.010° | ||
| Eche/exactitud del rollo | 0.005° | ||
Características
Uso del proyecto de la encuesta sobre la carretera
1. descripción del proyecto:
El terreno del área de la encuesta es complejo, la vegetación es enorme y la diferencia de la altitud es grande. Dos carreteras necesitan ser medidas, con una longitud total de los cerca de 60km.
2. requisito y dificultades del proyecto:
Sea responsable de la medida de la sección vertical y horizontal de 100 metros (200 metros del ancho de banda) a ambos lados de la línea media del camino según los estándares relevantes, las especificaciones técnicas y los procedimientos, y los resultados de la salida estarán de acuerdo con el 1:500 que traza requisitos.
Debido a las altas montañas, a los caminos ásperos, a la vegetación enorme y al tráfico denso en la carretera, la tarea de la encuesta sobre el campo es peligrosa.
3. Solución
Según la situación específica del proyecto, el sistema de trazado ligero del UAV ARS-1000 se adopta para recoger datos de vuelo a lo largo del camino según la altitud relativa de los 200m.
