Hola-nube, líder de la tecnología de exploración del laser 3D.
 |
| Lugar de origen: | China |
| Nombre de la marca: | Hi-Cloud |
| Certificación: | ISO, others upon the requests |
| Número de modelo: | Sistema de trazado del UAV ARS-200 |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caso de transporte |
| Tiempo de entrega: | 20-30 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10 sistemas/mes |
| Gama de la medida: | 3 a 330 metros | FoV: | 60°~90° |
|---|---|---|---|
| Exactitud de la gama: | 15m m @150m | Exactitud de la repetición: | 10m m @150m |
| Temperatura de la operación: | -10℃~+40℃ | Eco multi: | 5 veces |
| Resaltar: | Sistema de trazado del UAV del LiDAR,sistema de trazado del UAV de 15m m,sistema de trazado del lidar de 15m m |
||
LiDAR multi del sistema de trazado de la plataforma ARS-200 con la alta exactitud de 15m m y el de alta frecuencia de 100000 points/s

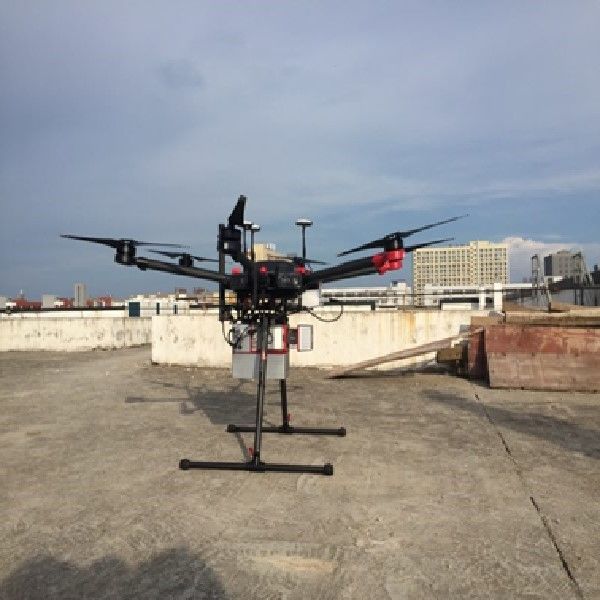

El sistema de trazado ARS-200 es un LiDAR aerotransportado que se puede montar en las plataformas multi, tales como UAV del rotor, vehículo y mochila multi. Es un sistema basado LiDAR de Riegl que se convirtió y construyó por la Hola-nube. El sistema integrado del conjunto es diversos sensores consistidos en tales como laser de alta precisión, cámara de alta definición, navegación de inercia de GPS, de MEMS y unidad de control de almacenamiento. Con la tecnología de la sincronización de tiempo de la Hola-nube, el sistema ARS-200 obtiene síncrono la nube del punto del laser 3D, datos de la posición y datos de imagen.
Características principales del sistema:
i. Apoya una variedad de plataformas del portador. Según diversos direcciones de la industria y escenarios del uso, puede ser utilizado con el UAV, el automóvil y la mochila.
ii. Cada plataforma se equipa del diseño rápido correspondiente de la estructura de la instalación, que puede realizar para atornillar la instalación rápida libre, para reducir grandemente el tiempo de la instalación y de despliegue en sitio, y una sola persona puede instalar rápidamente sin ningunas herramientas.
iii. El grado impermeable y a prueba de polvo del sistema es mejor que IP64. Bajo ambiente de trabajo normal, no hay condensación de la entrada y de la humedad del polvo en el cuerpo, y el equipo puede actuar normalmente.
iv. El equipo es ligero y compacto, con un peso solamente de 2.5kg. El equipo ligero.
De acuerdo con las características y las ventajas, el sistema de trazado del UAV ARS-200 puede ser ampliamente utilizado en la emergencia que traza, trazando topográfica, inspección de la línea eléctrica, encuesta sobre la carretera, encuesta sobre costera el filón, cálculo de la excavación y del relleno, encuesta arqueológica y campo de trazado y otra.
Especificaciones de sistema de trazado del UAV ARS-200
| Artículos | Indicador | Parámetro |
|
Funcionamiento de sistema |
Exactitud absoluta |
horizontal <5cm> vertical<> los 5cm |
| Peso | 2.5kg | |
| Almacenamiento | SSD 256GB | |
| Temperatura de la operación |
-10℃~+40℃ |
|
| Ambiente del almacenamiento | -20℃~+50℃ Humedad < 85=""> | |
| Clase del laser | Class1 (caja fuerte del ojo) | |
| Escáner de laser | Gama máxima de la medida | los 330m el @80% los 290m el @60% |
| Gama mínima de la medida | 3M | |
| Exactitud de la gama | 15m m @150m | |
| Exactitud de la repetición | 10m m @150m | |
| Frecuencia de Max. Effective Point | 100000 points/s | |
| Número máximo de ecos recibidos | 5 | |
| FoV (a elección) | 0~360° modo 60°~90°airborne |
|
| Frecuencia de la exploración (a elección) | 10~100 scans/s | |
| Resolución angular | 0.001° | |
| Sistema de la posición | Exactitud de la posición (el postprocesar) | Los 0.01m horizontales Elevación los 0.02m |
| Exactitud de la orientación (el postprocesar) | Título 0.012° Echada/rollo 0.005° |
|
| Sistema de la cámara | Resolución de la cámara | ≥24MP |
| Peso de la cámara | <500g> |
La línea principal del proyecto es los cerca de 8km de largo. El área de la encuesta es principalmente terreno montañoso, con una altitud media de los 600m. El río cruza el área de la encuesta, y el descenso de la altitud en algunas áreas es grande. La vegetación en el área de la encuesta es enorme, sobre todo bosque hojoso imperecedero y arbustos bajos.
El principal labor del proyecto es proceso aerotransportado de la nube de la encuesta sobre y del punto el LiDAR de la cierta sección de la carretera. El error de media cuadrada de elevación de la nube del punto se requiere ser menos de 15 cm.
La operación que examina y de trazado tradicional es más peligrosa debido al tráfico en la carretera. Es difícil que el receptor de GNSS reciba las señales de satélite debido a la vegetación densa y al descenso grande de la altitud en el área de la encuesta.
El sistema de trazado del UAV ARS-200 se aplica en este proyecto. Después del cálculo de la trayectoria, de la cosechadora de la nube del punto y de otros procesos de proceso de datos, el resultado de la nube del punto es tan sigue:
