Hola-nube, líder de la tecnología de exploración del laser 3D.
 |
| Lugar de origen: | China |
| Nombre de la marca: | Hi-Cloud |
| Certificación: | ISO, others upon the requests |
| Número de modelo: | Sistema de trazado del UAV de ARS-1000L |
| Cantidad de orden mínima: | 1 |
|---|---|
| Precio: | negotiable |
| Detalles de empaquetado: | Caso de transporte |
| Tiempo de entrega: | 10 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 10 sistemas/mes |
| Peso: | 4.5kg | Almacenamiento: | SSD 1TB |
|---|---|---|---|
| Alcance máximo: | el 1350m el @60% | Exactitud de la gama: | 15m m @150m |
| FoV (a elección): | 0~330° con el modo 60°~90°airborne | Resolución angular: | 0.001° |
| Temperatura de la operación: | -10℃~+40℃ | Ambiente del almacenamiento: | -20℃~+50℃; Humedad el < 85% |
| Resaltar: | Sistema de trazado topográfico del UAV,Sistema de trazado aéreo del UAV,encuesta sobre aérea el UAV 4.5kg |
||
Altos % de la plataforma de 1350m@60 de la gama de la seguridad 4.5kg del UAV del sistema de trazado multi ARS-1000L con la exactitud de 15mm@150m

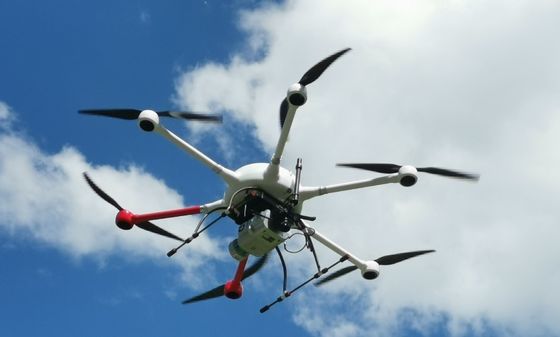

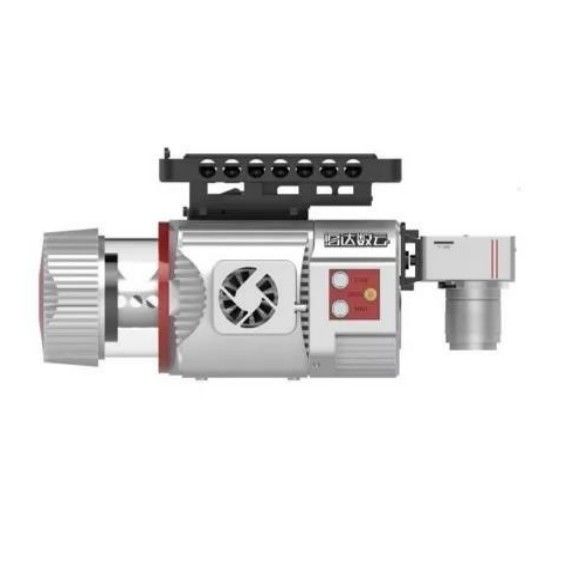

La base en el LiDAR de Riegl, el sistema de trazado del UAV ARS-1000L es desarrollada y construida por la Hola-nube. Es un sistema altamente integrado con los módulos del laser de alta precisión, de la cámara de alta definición, de la navegación de inercia de GPS, de MEMS y de la unidad de control de almacenamiento. Con las ventajas del alto rendimiento, volumen de la luz, instalación conveniente y operación simple, ha sido reconocido por la mayoría de usuarios y ampliamente utilizado en emergencia que trazaba, trazando topográfica, inspección de la línea eléctrica, encuesta sobre la carretera, encuesta sobre costera el filón, cálculo del volumen de la excavación y del relleno, encuesta arqueológica y campo de trazado y otra.
Especificaciones del sistema de trazado del UAV ARS-1000L
1. Funcionamiento de sistema
| Indicador | Parámetro |
| Exactitud absoluta |
horizontal <5cm> vertical<> los 5cm |
| Peso | 4.5kg |
| Almacenamiento | SSD 1TB |
| Voltaje entrado | 20~30V |
| Consumo de energía | <75w> |
| Temperatura de la operación |
-10℃~+40℃ |
| Ambiente del almacenamiento | -20℃~+50℃ Humedad < 85=""> |
| Clase del laser | Class1 (caja fuerte del ojo) |
|
Indicador |
Parámetro |
| Gama máxima de la medida | el 1350m el @60% |
| Gama mínima de la medida | los 5m |
| Exactitud de la gama |
15m m @150m |
| Exactitud de la repetición | 10m m @150m |
| Frecuencia de Max. Effective Point | 750000 points/s |
| Engranaje del laser para el ajuste | 6 niveles |
| Número máximo de ecos recibidos |
4~15 |
|
FoV (a elección) |
0~330° modo 60°~90°airborne |
| Frecuencia de la exploración (a elección) | 10~200 scans/s |
| Resolución angular | 0.001° |
|
Indicador |
Parámetro |
| Exactitud de la posición (el postprocesar) | Los 0.01m horizontales Elevación los 0.02m |
| Exactitud de la orientación (el postprocesar) | Título 0.010° Echada/rollo 0.005° |
| Indicador | Parámetro |
| Resolución de la cámara | ≥42.4MP |
| Peso de la cámara | <500g> |
Proyecto de aplicación práctico del sistema de trazado del UAV ARS-1000L
Encuesta sobre el parque eólico en área de montaña
Descripción
El área de la encuesta es principalmente terreno montañoso. La elevación media en el área de la encuesta sobre el parque eólico es alta, y el descenso de la altitud en algunas áreas del área de la medida está sobre 300 metros. El parque eólico entero cubre un área de cerca de 12 kilómetros cuadrados. La vegetación es bosque hojoso imperecedero subtropical, con tarifa grande de la cobertura de la vegetación y los diversos tipos.
Dificultades
El terreno del área de la encuesta es complejo, la diferencia de la altitud es grande, el tráfico es incómodo, el ambiente del clima es malo. Hay varios enrolla las turbinas con una altura de más de 100 metros en el área de la encuesta, así que es difícil diseñar la ruta. La visión se bloquea seriamente, y es difícil localizar el punto del despegue.
Solución
El proyecto adopta el sistema de medida aerotransportado del laser de ARS-1000L. Tres puntos del despegue y del aterrizaje se seleccionan en el área entera de la encuesta para un total de siete salidas.
